技术参数
| 设备名称 | C700 | E700 |
| 测量项目 | 开孔面积、位置、偏移、尺寸大小、异物、毛刺、堵孔、少孔、多孔、张力 | |
| 测量时间 | 50S（130mmX100mm标准，数据：25122孔） | |
| 开口部面积测量精度 | Gage R&R5.0%(实际测量是GR&R＜1-2%以下) | |
| 开口部位置测量精度 | ±10μm | |
| 传动机构精度 | 重复性±5um直线电机（分辨率：0.5um） | 重复性±10um伺服电机（分辨率：0.5um） |
| 张力检测 | 机械式高精度张力计，任意多位置测试 ﹢0.1N.c,张力范围0-70N | |
| 相机 | 1200W（可选配） | |
| 镜头 | 双远心镜头 | |

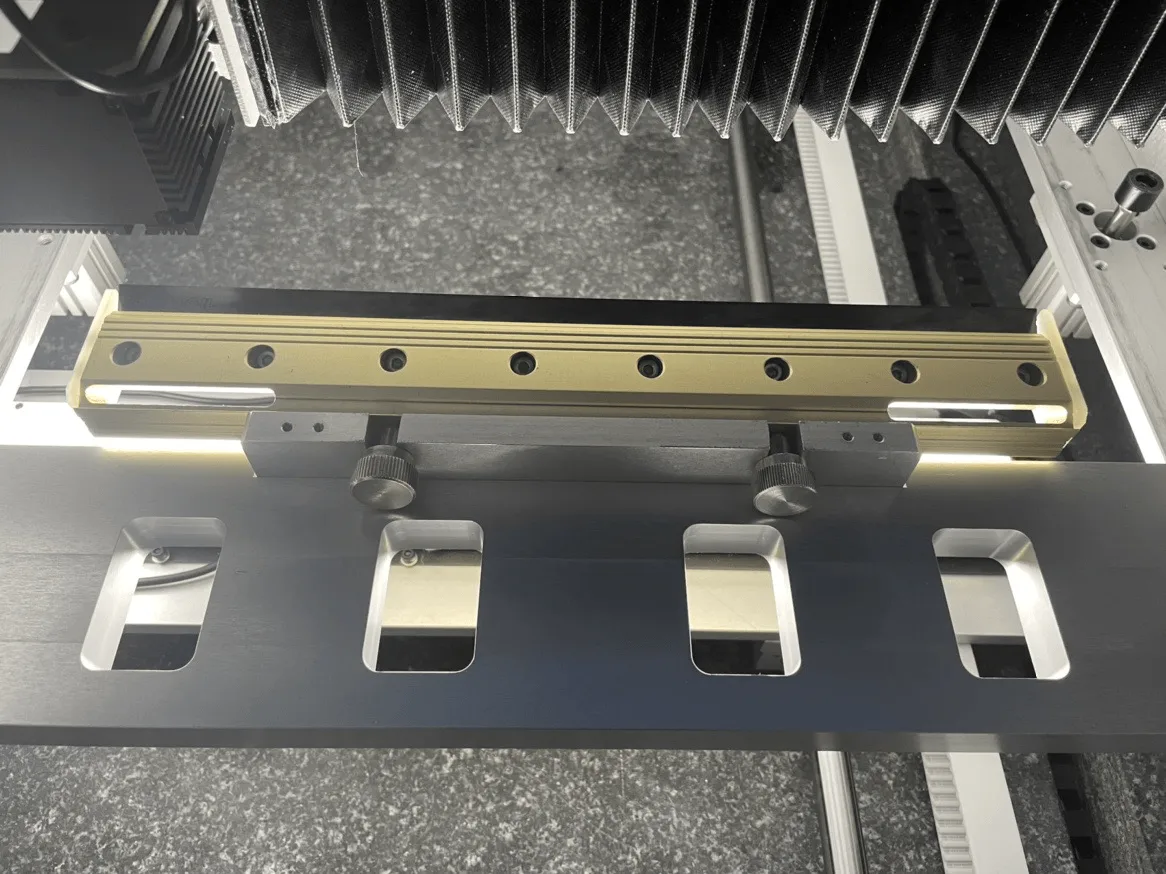

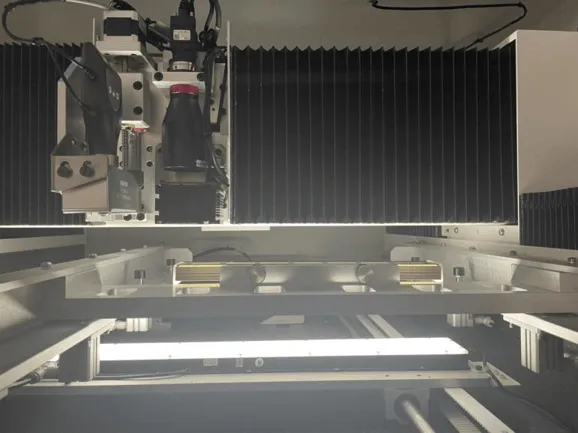

| 照明 | 可移动长条背光源（特殊白色LED光源） | 固定大面阵背光源（特殊白色LED光源） |
| 分辨率 | 标配7.4um/FOV:24*16mm(可选配） | |
| FOV | 24mmX16mm(可选） | |
| 电机 | 直线电机 | 伺服电机 |
| 平台 | 大理石平台 | 一体成型，高钢性平台 |
| 扫描范围 | 550mm*550mm | 500mm*500mm |
| 网框尺寸 | 250*250mm~736*736mm | 300*300~736*736mm |
| SPC | 开口位置、面积、大小、SPC数据分析、汇报报告、等数据及表格 | |

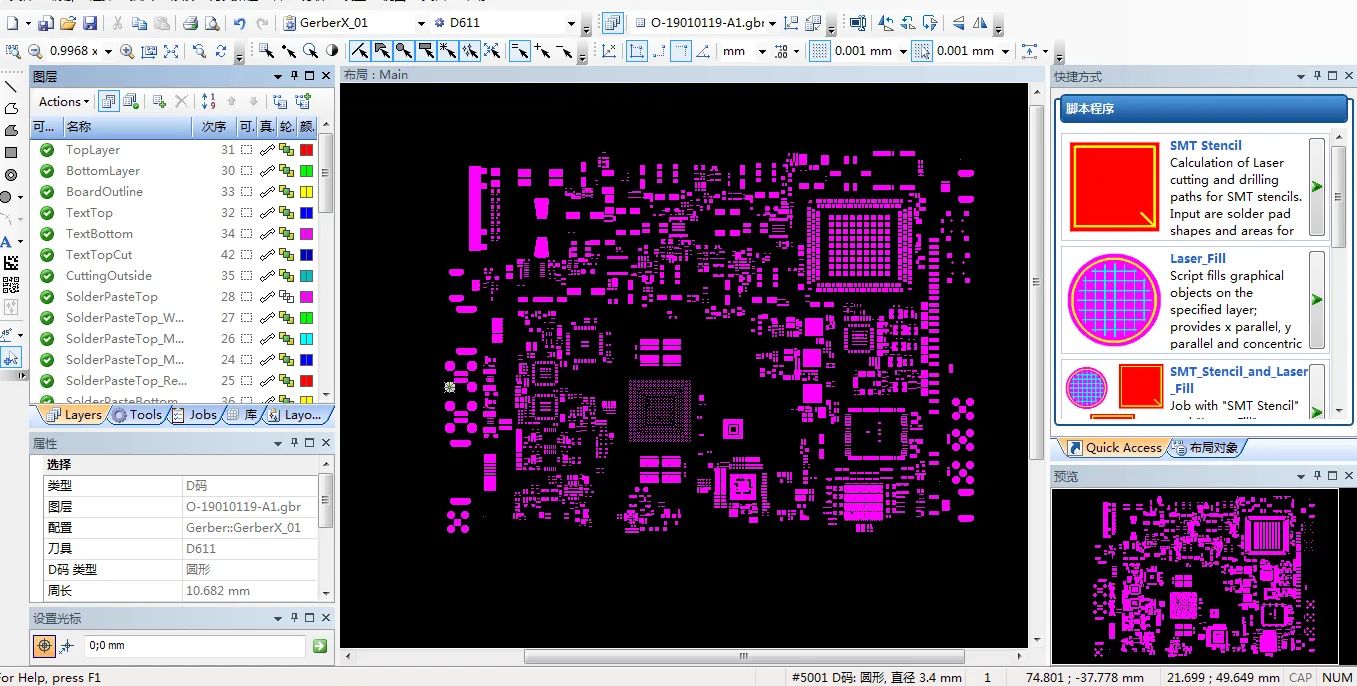

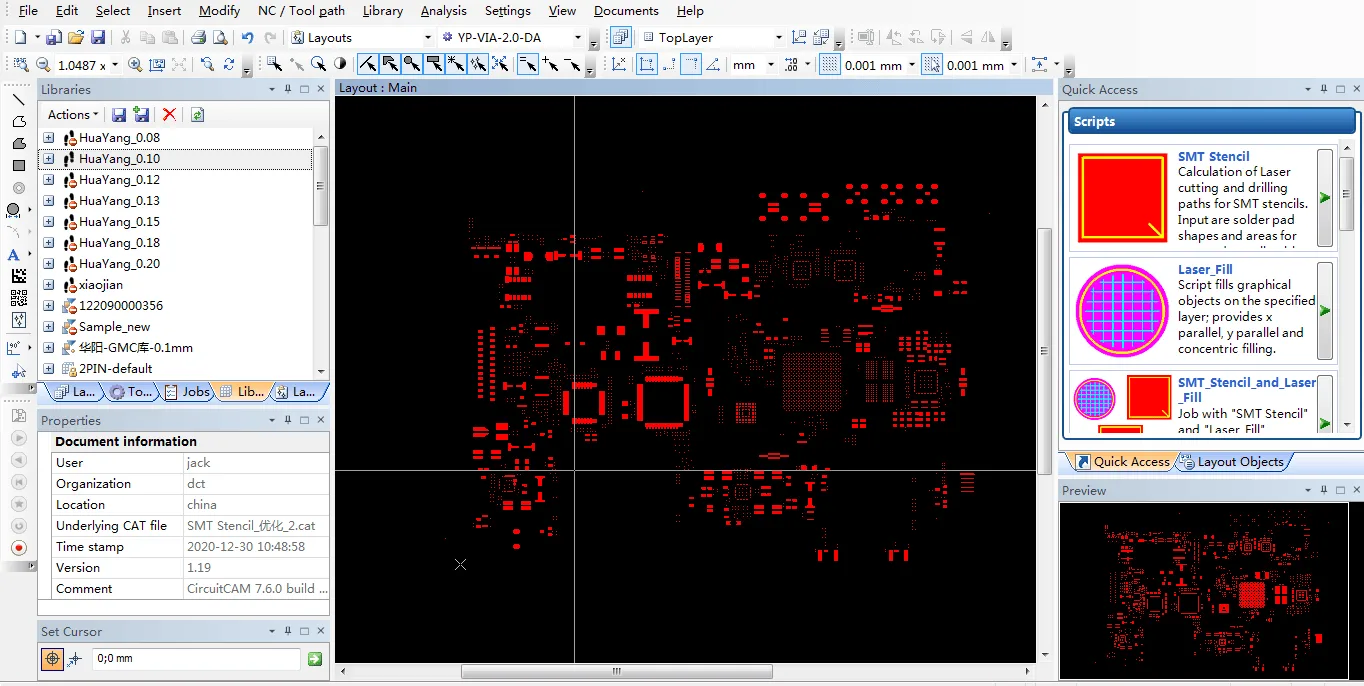

| gerber file gerber file liput | RS-274、RS-274X | |
| 离线编程 | 可离线编程查看 | |
| 电源要求 | 220V，50/60Hz,功耗：2000W | |
| 设备尺寸 | 1266*1500*1327mm 不含三色灯 | 1330*1350*1280mm 不含三色灯 |
| 气源 | 0.4-0.6Mpa | |
| 设备重量 | 1000KG | |
| 数据可追溯性 | 自动保存检测数据 | |
| 对比功能 | 新旧钢网数据对比功能 | |
| 报表生成 | 自动生成检测报告 | |
| 选配功能 | 刮刀检测、3D测厚、半成品钢片检测、 Gerber数据自动分层、钢网管理系统、MES定制 | 张力测量、3D测厚、SPC统计、刮刀检测、半成品钢片检测 Gerber数据自动分层、钢网管理系统、MES定制 |
