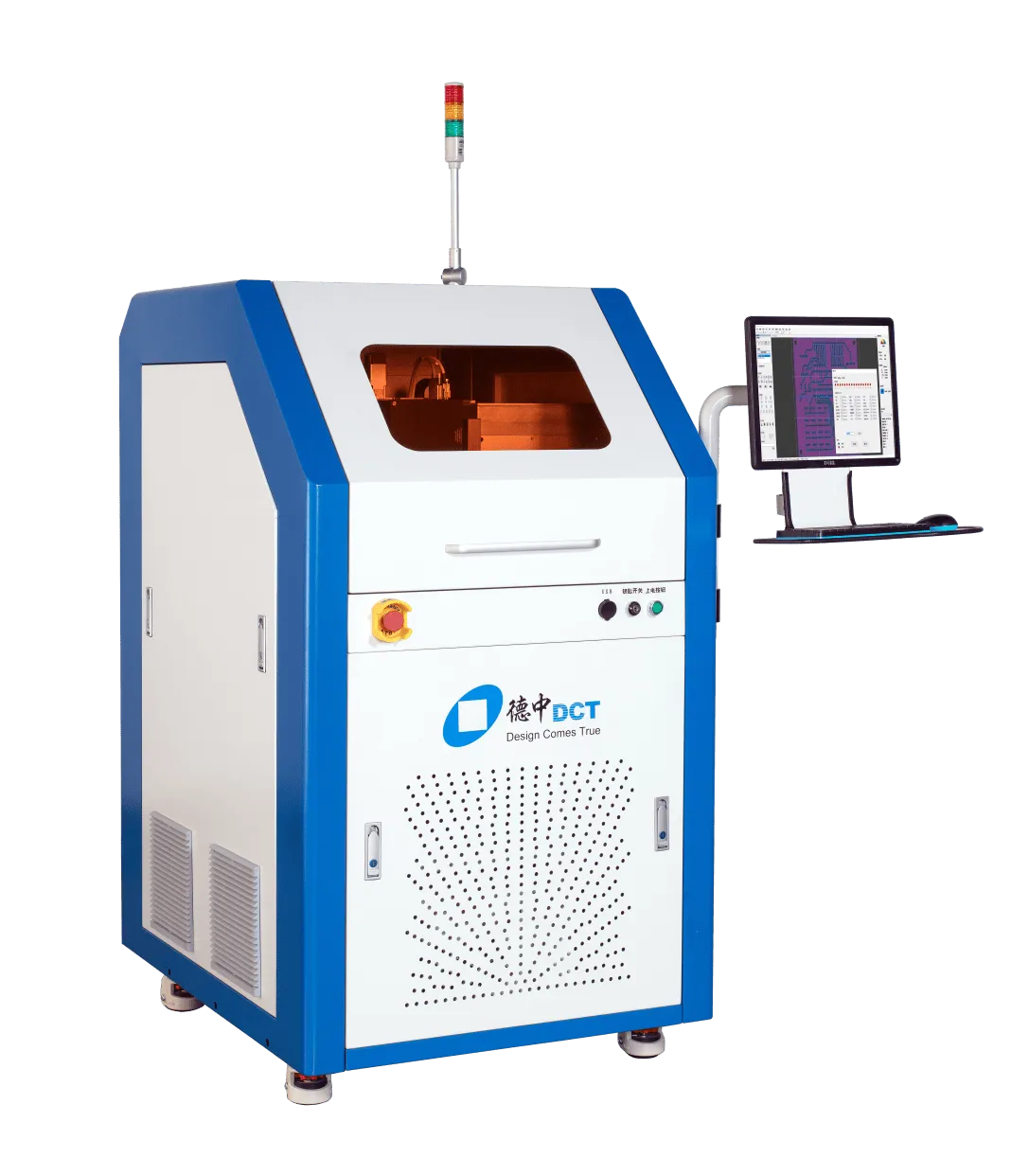

技术参数
设备名称 | 离线式紫外分板机 | 离线式绿光分板机 | 在线式紫外分板机 | 在线式绿光分板机 |
型号 | H2-20U | H2-35G | H4-20U | H4-35G |
激光类型 | Ns | Ns | Ns | Ns |
平台类型 | 350*350mm | 350*350mm
| 350*350mm
| 350*350mm
|
重复精度 | ±3µm | ±2µm | ±2µm | ±2µm |
综合精度 | ±25µm | ±25µm | ±20µm | ±20µm |
X/Y/Z分辨率 | 1µm | X/Y=0.5µm Z=1µm | X/Y=0.5µm Z=1µm | X/Y=0.5µm Z=1µm |
平台结构 | 标准： 一体式钢结构 选配： 大理石平台 | 大理石平台 | 大理石平台 | 大理石平台 |
电机类型 | 标准： 伺服电机 选配： 直线电机 | 直线电机 | 直线电机 | 直线电机 |
吸附台 | 有 | |||
吸附台负压源 | 风罩共用 | |||
数据处理软件 | CircuitCAM7 | |||
设备驱动软件 | DreamCreaTor3 | |||
文件格式 | LMD,标准Gerber（RS-274-D),扩展Gerber（RS-274-X)，DXF，Excellon，Sieb&Meier，HP-GL,Barco DPF,ODB++ | |||
安全防护 | 有 | |||
涨缩补偿 | 有 | |||
振镜品牌 | 德国 SCANLAB | |||
IPC | 研华 | |||
摄像头视场 | 4.5*3.5mm | |||
远心透镜范围 | 50*50mm f=100mm | |||
可加工材料厚度 | ≤2.0mm | |||
定位精度 | 0.01mm | |||
CCD结构 | 同轴 | |||
摄像头分辨率 | 130万像素 | |||
摄像头光源 | 红色环形光源 | |||
除尘风罩 | 方形风罩 | |||
吸附材料 | 蜂窝板 | |||
显示器 | 17寸 | |||
吸尘器 | 标配 | |||
冷却方式 | 水冷 | |||
工作环境 | 22℃±2℃ | |||
电源 | 380VAC/50Hz | |||
重量 | 约600kg | |||
外形尺寸 | 890*1630*1150mm | |||
选配项目 | ||||
激光类型 | 皮秒、飞秒 | |||
激光品牌 | 标准：光波 可选：相干、SP、Edgewave、英谷、DCT | |||
平台类型/重量/外形尺寸 | L款： 520*500mm /约1500kg / 1250*1560*1760mm
XL 款：530*610mm /约1700kg / 1400*1750*1600mm | |||
激光功率 | 10W/15W/20W/30W/35W/40W/60W/80W | |||
脉冲自动跟随 | Ns无此功能； Ps和Fs可选此功能 | |||
MES | 保存文件夹、Socket通讯、DB服务器、SECS/GEM、Web Service、客户提供API(DLL) | |||
CCD结构 | 可选：旁轴 | |||
摄像头分辨率 | 可选：500万像素 | |||
摄像头光源 | 可选：同轴光 | |||
除尘风罩 | 可选： 圆形密封窗、圆形吹气 | |||
吸附材料 | 可选：环氧树脂板、玻璃微孔板、铝板 | |||
显示器 | 可选：22寸 | |||
预吸附功能 | 可选配 | |||
定制治具 | 可选配 | |||
冷风辅助 | 可选配 | |||
UPS | 可选：仅电脑 或者 支持整机 | |||
稳压电源 | 可选：7.5KW 或者 15KW | |||
在线功率测量 | 可选配 | |||
