高稳定性
- 机架铸造一体，模块化设计，一致性高

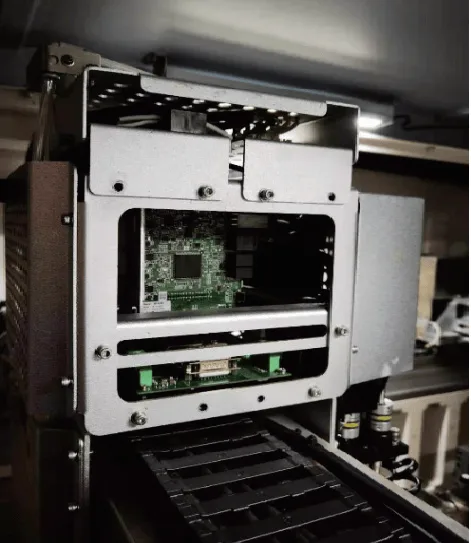

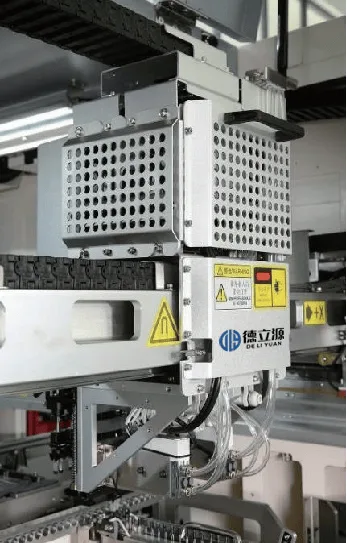

- Z轴机头采用驱控一体技术，边缘计算，减少电缆数量。
技术参数
| 项目 | 经济型 WAI-U4 | 标准型 WAI-U6 | 高速型 WIN-U8 |

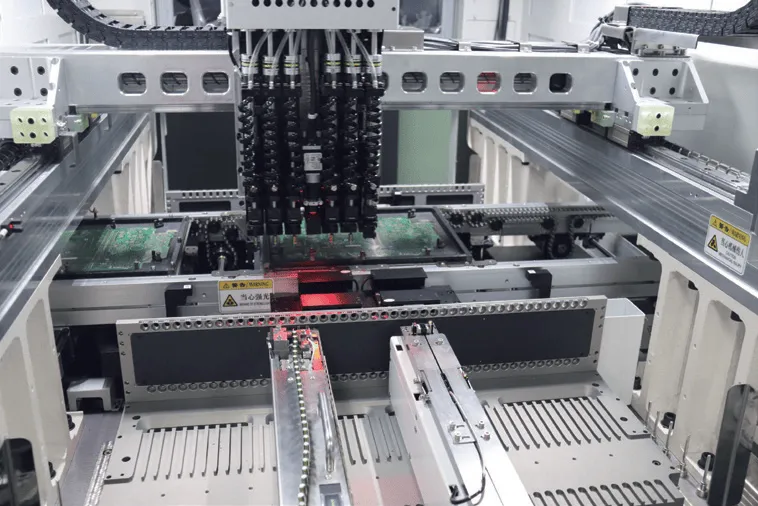

| 插装头数 | 4精密插装头 | 6精密插装头 | 8精密插装头 |
| 插装速度 | 1~1.3S/PCS | 1~1.2S/PCS | 1~1.05S/PCS |
| 插装精度 | ±0.030mm | ±0.025mm | ±0.025mm |
| 驱动类型 | 伺服电机 | 伺服电机 | 伺服电机 |
| 传送结构 | 三段式 | 三段独立式 | 三段独立式 |
| PCB尺寸（LxW） | 三段 L75xW50mm~L280xW360mm 单段 L410xW360mm | 三段 L75xW50mm~L410xW460mm 单段 L570xW460mm | 三段 L75xW50mm~L410xW460mm 单段 L570xW460mm |
| 轨道过板载重（链条） | ≤10Kg（含载具） | ||
| 轨道过板载重（皮带） | ≤5Kg（含载具） | ||

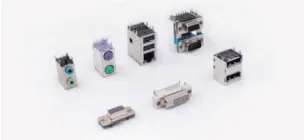

| 元器件尺寸（一次成像） | 48x40X35mm | 60x50x55mm | 60x50x55mm |
| 插装头间距 | 28mm | 28mm | 42mm |

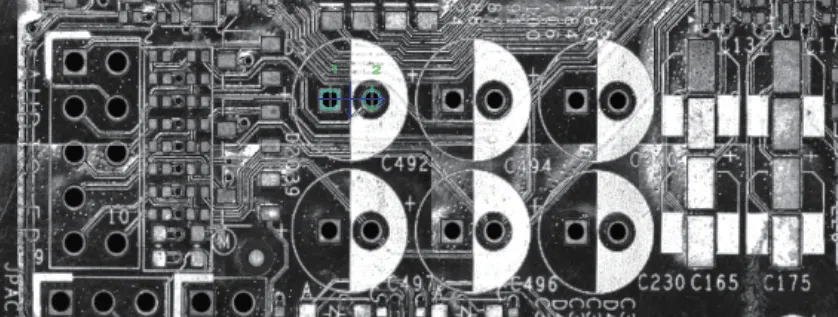

| 视觉系统 | 上相机1个+下相机2个 | 上相机1个+下相机2个 | 上相机1个+下相机4个 |

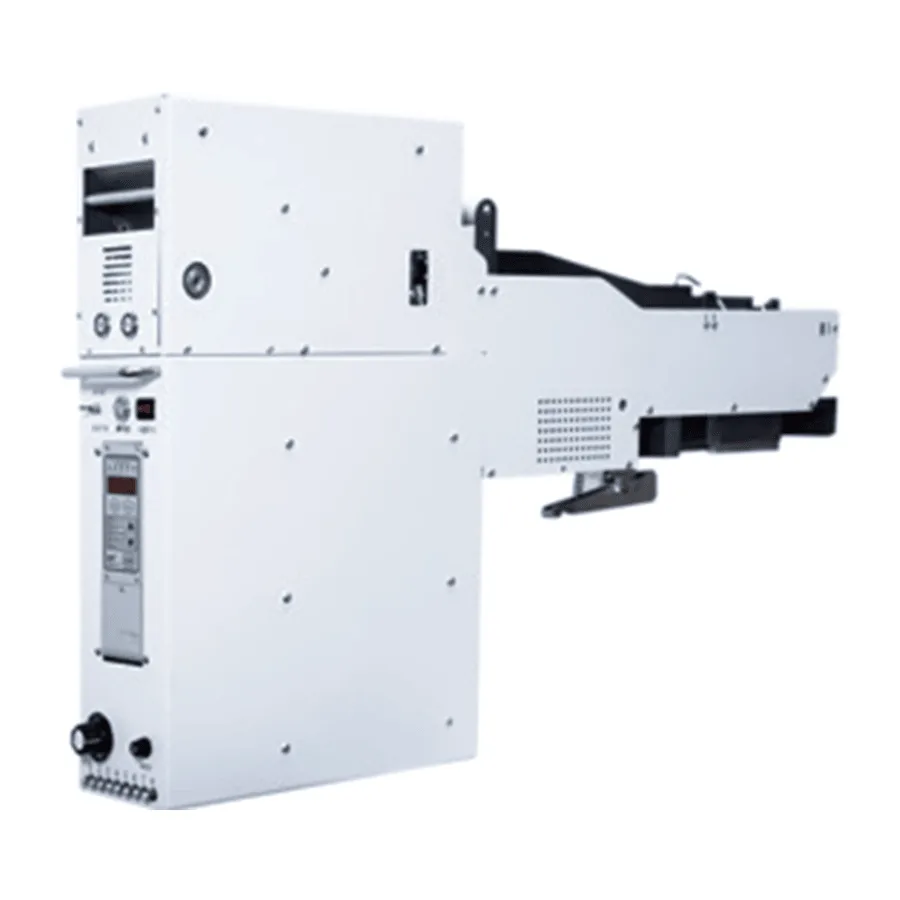

| 供料器数量 | Max12(前6+后6) | Max20(前10+后10) | Max20(前10+后10) |
| 空气消耗量 | Appr.160NL/min | Appr.240NL/min | Appr.320NL/min |
| 输入电源 | 单相220+P.E,50/60Hz | ||
| 操作系统 | WIN10操作系统，人机智能软件 | ||
| 气源 | 0.55~0.7MPA(5.6~7.1KG/CM²） | ||
| 重量 | APPR.1450KG | APPR.1450KG | APPR.1500KG |
| 外观尺寸 | 1380mmx1600mmx1550mm | 1500mmx1490mmx1550mm | 1500mmx1440mmx1550mm |
| 项目 | WIN-C8S | WIN-C8 |
| 插装头数 | 8精密插装头（4+4） | 8精密插装头（双悬臂） |
| 插装速度 | 0.9~1S/PCS | 0.75~0.9S/PCS |
| 插装精度 | ±0.02mm | ±0.02mm |
| 驱动类型 | 直线电机 | 直线电机 |
| 传送结构 | 三段独立式 | 三段独立式 |
| PCB尺寸（LxW） | 三段 L75xW50mm~L500xW510mm 单段 L670xW510mm | 三段 L75xW50mm~L500xW510mm 单段 L670xW510mm |
| 轨道过板载重（链条） | ≤10Kg（含载具） | |
| 轨道过板载重（皮带） | ≤5Kg（含载具） | |
| 元器件尺寸（一次成像） | 60x50x55mm | 60x50x55mm |
| 插装头间距 | 42mm | 28mm |
| 视觉系统 | 上相机2个+下相机4个 | 上相机2个+下相机4个 |
| 供料器数量 | Max20(前10+后10) | Max24(前12+后12) |
| 空气消耗量 | Appr.320NL/min | Appr.320NL/min |
| 输入电源 | 单相220+P.E,50/60Hz 2.8KW | 三相220+P.E,50/60Hz 3.4KW |
| 操作系统 | WIN10操作系统，人机智能软件 | |
| 气源 | 0.55~0.7MPA(5.6~7.1KG/CM²） | |
| 重量 | APPR.1700KG | APPR.2300KG |
| 外观尺寸 | 1600mmx1680mmx1590mm | 1600mmx1090mmx1590mm |
